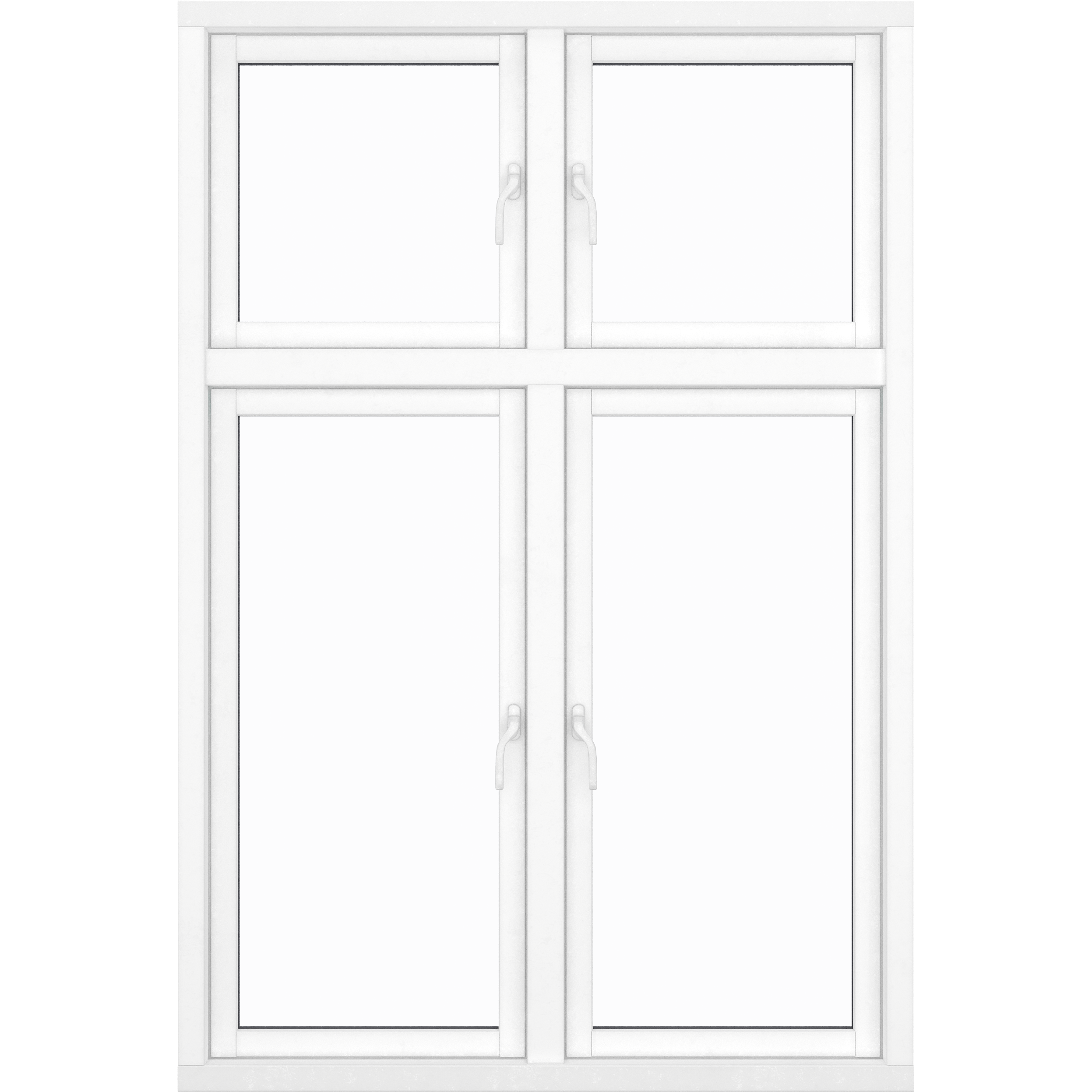

Oberlichtfenster (nach außen öffnend) - Holz - Weiß - Vier öffnende Flügel, 4 Scheiben, nach außen öffnend

Selber handwerken war noch nie so einfach.

Es gibt zwei verschiedene Arten, Ihre Fenster auszumessen, je nachdem, ob Sie alte Fenster renovieren oder ob Sie sie für ein komplett neues Haus ohne vorherige Fenster kaufen.

Bevor Sie anfangen, halten Sie Folgendes bereit: Papier und Bleistift, ein Maßband oder Zollstock und eventuell eine Wasserwaage, wenn es sich um ein älteres Haus handelt.

Messen zum Renovieren

Schritt 1: Die Breite messen

Die Breite Ihres Fensters zu bestimmen, ist ganz einfach. Messen Sie waagerecht oben und unten am Fenster von der Innenseite des Fensters und verwenden Sie bei einer Abweichung die kleinere Größe als Startpunkt. Da es zwischen dem Fenster und der Laibung einen Spalt für Dichtungen und Ähnliches gibt, müssen Sie jetzt 30 Millimeter vom kleinsten Maß abziehen.

Schritt 2: Die Höhe messen

Wiederholen Sie den gleichen Vorgang vertikal, um die Höhe zu messen. Nimm wieder Messungen an zwei Stellen und ziehen Sie vom kleinsten Maß 15 mm ab. Fensterbänke sind innen oft höher als außen, besonders in älteren Gebäuden. In diesem Fall muss ein Anschlussprofil verwendet werden.

Bemerkung: Ein Anschlussprofil ist ein Stück Holz, das unten am Fenster angebracht wird, um den Höhenunterschied zwischen innerer und äußerer Fensterbank auszugleichen. Es hat normalerweise die genormte Abmessung von 25, 40 oder 50 Millimetern. Da wir keine Anschlussprofile anbieten, können Sie sie in Baumärkten finden, falls Sie eines brauchen.

Wichtig! PVC-Fenster werden mit einem 30-mm-Anschlussprofil geliefert, das zum angegebenen Höhenmaß des Produkts hinzugerechnet wird. Sie können das Fensterbankanschlussprofil vor dem Einbau entfernen. Wenn Sie das Produkt mit dem Anschlussprofil wählen, müssen Sie aber 30 mm vom Höhenmaß abziehen.

Mehr lesen unter “Fensterbankanschlussprofil”.

Beispiel

Die Breite beträgt oben 1240 mm und unten 1230 mm. Ziehen Sie nun 30 mm von dem kleineren Wert (1230 mm) ab. Das Ergebnis für die Breite dieses Fensters ist 1200 mm. Die Höhe links gemessen beträgt 1340 mm und 1320 mm rechts gemessen. Ziehen Sie 15 mm von dem kleinsten Wert (1320 mm) ab. Das Ergebnis für das Höhenmaß ist also 1305 mm.

Messen eines Mauerlochs, z.B. im Neubau

Schritt 1: Die Breite messen

Als ersten Schritt messen Sie die Breite der Wandöffnung oben und unten und verwenden das kleinere Maß als Basiswert. Das Maß für Ihr Fenster erhalten Sie, indem Sie 30 Millimeter Spielraum für Isolationsmaterial von dem Ergebnis abziehen.

Schritt 2: Die Höhe messen

Auch die Höhe wird auf die gleiche Weise gemessen. Auch hier sollten Sie die Höhe links und rechts am Fenster messen, um eventuelle Unterschiede zu ermitteln. Der kleinere Wert dient wieder als Grundlage. Ziehen Sie nun 30 Millimeter davon ab, um den endgültigen Zuschlag zu erhalten. So wird sichergestellt, dass die Höhe wirklich für das gewünschte Fenster und Isolierung ausreicht.

Um Türen auszumessen, gehen Sie genauso vor wie bei den Fenstern. Jetzt sollten Sie bereit sein, Ihre Bestellung aufzugeben!

Wichtig beim Ausmessen von Türen

Wenn Sie Türen ausmessen, sollten Sie besonders auf die inneren Bedingungen achten, wenn es sich um eine nach innen öffnende Tür handelt. Es macht einen Unterschied, ob Sie die neue Tür mit einem Sockel aus Hartholz oder Aluminium bestellen.

Wenn Sie zum Beispiel eine 30 Jahre alte Tür durch eine neue Tür mit Aluminiumsockel ersetzten wollen, kann das Türblatt selbst eventuell mit dem Boden im Inneren in Berührung kommen, da ein Aluminiumsockel flacher ist und somit das Türblatt tiefer öffnet als manche alte Türen.

Wenn Sie bei Ihrer Bestellung von Klar-Fenstern und -Türen unserem Messleitfaden folgen, können wir

✓ garantieren, dass Ihre neuen Fenster und Türen nach Ihren individuellen Wünschen gefertigt werden.

✓ professionelle technische Beratung bieten und beantworten alle Ihre Fragen, um Ihre Bedürfnisse mit den richtigen Produkten zu erfüllen.

✓ sicherstellen, dass das Produkt gemäß den besten Praktiken hergestellt und korrekt eingebaut werden kann.

Wenn Sie sich beim Ausmessen Ihrer Fenster und Türen oder bei der Auswahl und Bestellung Ihrer Produkte über unser Online-System beraten lassen möchten, können Sie uns noch heute kontaktieren.

Hierbei montieren wir den mittleren Pfosten am Flügel selbst, damit das Fenster als Notausstieg genutzt werden kann. Dazu bringen wir einen Kantriegel an, das ist die Halterung, die Sie auf dem Bild sehen. Nur die linke Seite des Fensters, von innen gesehen, hat einen Fenstergriff oder Anwerfer, denn die rechte Seite des Fensters, von innen gesehen, öffnet sich mit dem Kantriegel. Auf der rechten Seite sind daher keine Anker oder Fenstergriffe angebracht, da der Pfosten dem Fenster beim Öffnen folgen können muss.

Bei drei- und vier-flügeligen Flügelfenstern, Sprossenfenstern oder Fenstern mit Oberlicht: Beachten Sie bitte, dass wir den Notausstieg standardmäßig auf der von innen gesehen linken Seite des Fensters anbringen. Leider ist es nicht möglich, die Rettungsöffnung von innen gesehen auf der rechten Seite des Fensters zu haben.

Bei allen Fenstern mit seitlicher Öffnung, sollten Sie sich bewusst sein, dass sich das Aussehen und die Funktion des Fensters deutlich verändern. Nur die linke Seite des Fensters, von innen gesehen, hat Griffe oder Anwerfer. Unabhängig von der Verschlussart muss das Fenster zuerst auf der linken Seite und dann auf der rechten Seite geöffnet werden, um beide Seiten zu öffnen. Die linke Seite wird ganz normal geöffnet, und wenn Sie das ganze Fenster öffnen wollen, müssen Sie danach die Scharniere am Pfosten in der Mitte des Fensters öffnen, und dann kann das rechte Fenster zusammen mit dem mittleren Pfosten geöffnet werden.

Hinweise: Wenn Sie ein Fenster mit Notausstieg und Windbremse kaufen, ist die Windbremsen Option auf der linken Seite (von innen gesehen) nicht vorhanden, da diese für den Notausstieg verwendet wird und sich daher mehr als 90 Grad öffnen können muss.

Dies ist der schnellste Weg, einen Fluchtweg durch ein Fenster zu schaffen, und daher die sicherste Option, wenn Sekunden über Leben und Tod entscheiden. Wenn Sie sich für einen Fenstergriff entscheiden, kann die Seite ohne Griff nicht in der offenen Position fixiert werden, so dass Sie Scharniere kaufen müssen, um das Fenster in der offenen Position zu verriegeln, oder im Alltag nur ein Fenster öffnen zu können. Wir empfehlen daher, dass Sie sich für diese Kombination aus Schließart und Öffnungsrichtung Anwerfer und Sturmhaken entscheiden und nicht einen Espagnoletten-griff wählen.

Klares Glas

Das am häufigsten verwendete Glas passend für fast alle Zwecke. Das perfekte Glas für den perfekten Ausblick. Alle unsere Fensterscheiben sind selbstverständlich aus energiesparglas und werden standardmäßig mit einer warmen Kante geliefert. Das ist nicht nur gut für die Umwelt, sondern auch für Ihren Geldbeutel.

Gehärtetes Glas

Unser gehärtetes Glas ist ein Sicherheitsglas, das dort eingesetzt wird, wo normales Glas aus Gründen der persönlichen Sicherheit oder z. B. wegen großer Temperaturunterschiede nicht verwendet werden kann. Es ist 4x stärker als normales Glas und im Falle eines Bruchs zerfällt gehärtetes Glas in kleine und harmlose Stücke.

Sonnenschutz Glas

Sonnenschutz- und Energiesparglas blockiert 63 % der Sonnenwärme. Das sorgt das ganze Jahr über für ein angenehmes Raumklima und reduziert die Kosten für die Kühlung des Raums im Sommer und die Heizung im Winter. Sonnenschutzglas hat eine um 10-12% geringere Lichtdurchlässigkeit als Klarglas, aber immer noch eine Lichtdurchlässigkeit von 70% für Basic Low Energy (zweifach Verglasung) und 64% für Premium Energy+ (dreifach Verglasung).

Bitte beachten Sie, dass Sonnenschutzglas ähnlich einer Sonnenbrille dunkler aussieht als klares Glas und zum Schutz vor den Sonnenstrahlen leicht grün, blau oder grau gefärbt ist. Zwischen den einzelnen Elementen kann es zu Farbabweichungen kommen.

Schallschutzglas

Schallschutzglas ist die perfekte Wahl für Bereiche mit einem hohen Lärmpegel, zum Beispiel an stark befahrenen Straßen. Das Glas trägt dazu bei, ein ruhiges Raumklima zu schaffen, das für mehr Komfort und Wohlbefinden, eine bessere Schlafqualität und ein geringeres Stressniveau sorgt. Hinweis: Ein Fensterfalzlüfter (Lüftungsventil) hebt den Effekt von Schallschutzglas auf. Wir empfehlen also, Schallschutzglas nicht mit Lüftungsventilen zu kombinieren.

Ornamentglas

Ornamentglas ist das am häufigsten verwendete Rohglas und zeichnet sich durch die raue und gekräuselte Oberfläche aus.

Kura

Kura ist ebenfalls ein ornamentiertes Rohglas und zeichnet sich durch die vertikalen Linien und die gewellte Oberfläche aus.

Satinovo

Satinovo ist die modernere Art von Rohglas, mit einer weicheren und seidigeren Oberfläche. Dieser elegante Stil eignet sich zum Beispiel perfekt für das Badezimmer.

Unsere Dreifach-Verglasung besteht aus drei Glasscheiben und zwei Hohlräumen mit Gummi-Abstandhalterprofilen mit warmer Kante. Die Dicke des Glases variiert zwischen 3-6 mm, je nachdem, welche Art von Glas Sie wählen und die Hohlräume sind jeweils 18 mm groß. Insgesamt ergibt das eine Dicke von 48 mm für Klarglas und einen niedrigen U-Wert von 0,7, was eine sehr gute Isolierung und ein großes Einsparpotenzial bei Ihrer Heizungsrechnung bedeutet. Dreifach Verglasung verhindert Kondensation gut, aber das hängt von der Luftfeuchtigkeit und der Belüftung des Hauses ab.

Der "Sandwichaufbau" von dreifach Verglasung bietet unbestreitbar eine bessere Isolierung, was zum Teil auf die Gesamtdicke des Glases und der Hohlräume zurückzuführen ist, die im Durchschnitt 71% dicker ist als 2-Schicht-Glas. Alle unsere Elemente haben Abstandshalterprofile mit warmer Kante, um das Beschlagen auf der Innenseite an den Seiten der Scheibe zu minimieren.

Unsere Zweifach-Verglasung besteht aus zwei Glasscheiben und einem Hohlraum mit einem Gummi-Abstandhalterprofil mit warmer Kante. Die Dicke des Glases beträgt 3-6 mm, je nachdem, welche Art von Glas Sie wählen, und der Hohlraum beträgt 20 mm. Bei klarem Glas ergibt das eine Gesamtdicke von 26-32 mm und einen niedrigen U-Wert von 1,1, was eine gute Isolierung und potenzielle Einsparungen bei Ihrer Heizungsrechnung bedeutet. Zweifach Verglasung verhindert Kondensation gut, aber das hängt von der Luftfeuchtigkeit und der Belüftung des Hauses ab.

Zweifach Verglasung lässt ein bisschen mehr Licht durch und nutzt die Wärme der Sonne besser als dreifach Verglasung. Wenn Sie sich aber die stärkste Isolierung wünschen, empfehlen wir dreifach Verglasung, da der Lichteinfall fast genauso gut ist. Alle unsere Elemente haben Abstandshalterprofile mit warmer Kante, um das Beschlagen auf der Innenseite der Scheibe zu minimieren.

Holz mit Aluminium Verkleidung
Wählen Sie dieses Produkt für längere Haltbarkeit und minimale Wartung. Holz mit Aluminium Verkleidung muss nicht gestrichen werden, da Aluminium das Holz vor Sonne und Wind schützt. Mit der richtigen Pflege (Waschen der Rahmen und Schmieren der Scharniere) können die Elemente ein Leben lang halten und ihr tolles Aussehen behalten. Es kostet zwar mehr als reines Holz, aber im Hinblick auf Haltbarkeit und Wartung ist dies die zweifellos kostengünstigere Option, und Fenster und Türen können meistens nicht mal eben ausgetauscht werden. Wenn Sie also etwas mehr investieren können, empfehlen wir Ihnen immer, sich für Holz mit Aluminium Verkleidung zu entscheiden. Und was ist mit dem Aussehen? Aus einem Meter Entfernung ist es fast unmöglich, den Unterschied zwischen Holz und Holz/Aluminium zu erkennen, und die Innenseite ist komplett aus Holz - einschließlich der Sprossen. Sehen Sie sich ein Beispiel an lesen Sie hier mehr über Holz / Aluminium Verkleidung.

Holz, das lange hält
Unser Holz stammt von langsam wachsenden nordischen Kiefern, mit einem besonders hohen Anteil an Kernholz. Wir haben den besten Holzlieferanten ausgewählt, die Qualität wird mehrfach überprüft. Das mit Keilzinken verbundene Holz wird von einem Hightech-Holzscanner von 4 Seiten gescannt, so dass wir 100% sicher sind, dass Sie das Beste vom Besten bekommen.

Ein bisschen grüner
Wir wollen dazu beitragen, dass unser Planet ein bisschen grüner wird. Das Holz ist FSC-zertifiziert, das ist eine internationale Garantie für nachhaltige Forstwirtschaft. Einmal im Jahr ziehen alle Klar-Mitarbeiter ihre Gummistiefel an und nehmen eine Schaufel in die Hand und pflanzen über 500 Bäume.

Kernholz
Kernholz aus Kiefer ist fantastisch, weshalb wir ausschließlich dieses Holz verwenden. Es hat eine Qualität, die wir in unserer Produktion nutzen und die für natürlichen Schutz und Langlebigkeit sorgt. Es findet eine Umwandlung der Zellen im Kernholz statt, so dass sie versiegelt und gegen Feuchtigkeit imprägniert werden. Außerdem ist im Holz eine Substanz namens Pinosylvin eingebettet, die Pilze und Bakterien abtötet und für einen natürlichen Schutz sorgt. Um sicherzustellen, dass Sie eine Langlebigkeit und Qualität erhalten, die Ihre Erwartungen übertrifft, versiegeln wir das Holz außerdem mit mehreren Anstrichen und unseren speziellen Farben, die dem Nord-Europäischen Klima standhalten. Unsere Farben sind natürlich frei von gefährlichen Giftstoffen, der Natur und Ihrer Familie zuliebe.

Das Fensterbankanschlussprofil vergrößert die Höhe Ihres Produkts um 18 mm. Die Abbildung oben zeigt ein Fenster, doch gilt dies sowohl für Fenster als auch für Türen.

• Die Gesamthöhe des Produkts mit einem Fensterbankanschlussprofil (kurz FBA) entspricht dann der Summe der Höhe, die Sie für Ihr Produkt gewählt haben, und zuzüglich 18 mm.

Ein FBA ist eine hölzerne Erweiterung, die an der Schwelle des Rahmens befestigt wird und den Einbau einer äußeren Fensterbank vereinfacht.

Bitte achten Sie darauf, dass Ihr Rahmenmaß von der Unterseite des Fensterbankanschlussprofils bis zur Oberseite des Rahmens gilt. Der FBA ist 18 mm dick und wird also in Ihr gewünschtes Rahmenmaß mit eingerechnet.

Lesen Sie mehr über Fensterbänke für Skandinavische Fenster.

Wenn Sie auf den Schwellenpacker verzichten, vergewissere Sie sich bitte, dass die angegebenen Maße der Größe entsprechen, die Sie für das Fenster benötigen.

• Die Produkthöhe ohne Fensterbankanschlussprofil wird von der Unterseite des Rahmens bis zur Oberseite des Rahmens gemessen.

Wir verwenden ein ausgeklügeltes und versteckt eingebautes Lüftungsventil, auch Fensterfalzlüfter genannt, sodass Ihre Räume gelüftet werden, ohne dass Sie ein Fenster öffnen müssen.

Hier sehen Sie ein Beispiel für ein weißes Ventil.

Beachten Sie Folgendes:

1. Damit die Ventile optimal wirken, muss es einen Luftzug geben. Bestellen Sie mehrere Fenster mit Fensterfalzlüftern oder öffnen Sie ein Fenster / Tür am gegenüberliegenden Ende des Raums.

2. Die Ventile werden oben an den Elementen platziert.

3. Ein Fensterfalzlüfter hebt den Effekt von Schallschutzglas auf.

Eine Windbremse ist eine Friktionsbremse, die es ermöglicht, den Flügel in einer bestimmten Position zu halten, wenn er geöffnet ist. Dabei wird eine spezielle Funktion verwendet, damit das Element nicht zuschlägt, selbst wenn es Wind gibt. Drehen Sie einfach den Fenstergriff und die Position ist fixiert. Auf dem Bild sehen Sie die Windbremse, das ist die Schiene, die Sie zwischen dem Element und dem Rahmen sehen können.

HINWEIS: Beim Kauf eines Fensters mit einem Notausstieg ist die Windbremse auf der linken Seite (von innen gesehen) nicht vorhanden, da diese für die Rettungsöffnungsfunktion genutzt wird und sich daher um mehr als 90 Grad öffnen lassen muss.

Kurz gefasst

Der Begriff "Nut" steht für eine 10 mm breite und 7 mm tiefe Nut, die in den Fensterrahmen gefräst wird. Diese Nut kann dann als Orientierung für den Einbau einer Innenverkleidung oder einer Fensterbank (eines "Fensterbretts" im tagtäglichen Gebrauch) verwendet werden.

Die Nut funktioniert, indem die "Feder" am Ende der Innenverkleidung oder des Fensterbretts in die Nut geschoben wird. So entsteht ein perfekt scharfer und sauberer Übergang zwischen Fenster und Seitenwand. Nut und Feder sind vergleichbar mit einem männlichen und einem weiblichen Stecker, wobei die Nut in diesem Fall "weiblich" ist.

Sollte man also Rahmennuten wählen?

In manchen Fällen sollten Sie keine Nut und Feder verwenden, beispielsweise wenn Sie gemauerte Laibungen haben. Hier sind keine Nuten erforderlich, da die Ziegel bis zum Fenster reichen und die Übergänge verspachtelt werden. Für welches der beiden Varianten Sie sich entscheiden, hat oft mit dem Stil des Hauses zu tun. Eine klassische Patriziervilla hat oft Innenverkleidungen, so dass es sinnvoll ist, Fenster mit Nuten zu bestellen, während ein modernistischer Bungalow durchaus gemauerte Laibungen haben kann. Im zweiten Falle sollten Sie sich dann nicht für genutete Fenster entscheiden.

Fensterbegriffe

Wir gehen gleich näher auf die verschiedenen Möglichkeiten ein. Aber bevor wir das tun, sollten wir zunächst die Fachbegriffe klären, damit keine Missverständnisse entstehen. Es gibt nämlich einen Unterschied zwischen den Begriffen im alltäglichen und im fachlichen Sprachgebrauch. Im Folgenden finden Sie die richtigen Begriffe, die wir im weiteren Verlauf des Artikels verwenden werden.

Untere Nut

Wenn Sie eine neue Fensterbank einbauen wollen, kann es sich lohnen, Ihr Fenster mit einer unteren Nut zu versehen. So können Sie die Fensterbank direkt in die Nut schieben, wo sie perfekt gerade und stabil sitzt. Eine untere Nut kann auch sinnvoll sein, wenn Sie Ihre Küchenplatte in einem Stück direkt in den Fensterrahmen schieben wollen und sie so zur Fensterbank wird.

Seitliche und obere Nut

Wählen Sie seitliche und obere Nut, wenn Sie neue Seitenwände einbauen wollen.

Nut an allen 4 Seiten

Wählen Sie die Rundum-Nut, wenn Sie sowohl eine neue Fensterbank als auch neue Seitenwände einbauen wollen.

Schlussfolgerungen

Das ist alles, was Sie über das Thema Nut und Feder wissen müssen. Wenn Sie noch Fragen haben, wenden Sie sich an unseren Kundenservice, der Sie gerne durch den Bestellungsprozess leitet. Abschließend sei noch erwähnt, dass es auch möglich ist, mit einer Oberfräse eine eigene Nut anzufertigen, falls Sie nach der Bestellung feststellen, dass Sie doch Rahmennuten brauchen. Bitte beachten Sie auch, dass bei nach innen aufgehenden Türen keine Nuten hergestellt werden.

Montagebohrungen sind vorgebohrte Öffnungen im Fenster- oder Türrahmen, die eine schnellere, einfachere und präzisere Installation ermöglichen. Sie sorgen für eine exakte Ausrichtung beim Befestigen des Elements an der Wand und tragen zu einem sauberen, professionellen Ergebnis bei. Die Positionierung der Bohrungen ist so ausgelegt, dass die Last gleichmäßig verteilt wird und eine stabile, langlebige Befestigung gewährleistet ist.

Montagebohrungen ermöglichen zudem die Verwendung der mitgelieferten Rahmenschrauben für Holz, wodurch eine einfache und präzise Justierung vor Ort möglich ist. So kann der Rahmen vor dem endgültigen Festziehen korrekt ausgerichtet werden, was sowohl die Haltbarkeit als auch die Funktion verbessert.

Bitte beachten Sie:
Montagebohrungen sind nur für Türen mit nach außen öffnender Richtung verfügbar. Bei Fenstern sind Montagebohrungen nur verfügbar, wenn ein Mehrpunkt-Verriegelungssystem gewählt wird, und die Fensterhöhe muss über 62 cm liegen.
